電渦流傳感器安裝方法
有關安裝電渦流傳感器的步驟，有客戶問如何安裝電渦流傳感器，電渦流傳感器的安裝分為幾個步驟：探頭的安裝、延長電纜的安裝、前置器的安裝、軸振動傳感器裝置間隙等。
1 探頭的安裝
①探頭插入安裝孔之前，應保證孔內無雜物，探頭能自由轉動而不會與導線纏繞。
②為避免擦傷探頭端部或監視表面，可用非金屬測隙規測定探頭的間隙。
③也可用連接探頭導線到延伸電纜及前置器的電汽方法整定探頭間隙。

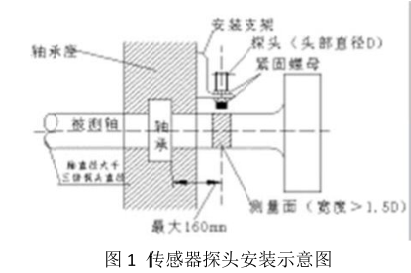

當探頭間隙調整合適后，旋緊防松螺母。此時應注意，過分旋緊會使螺紋損壞。探頭被固定后，探頭的導線也應牢固。延伸電纜的長度應于前置器所需的長度一致。任意的加長或縮短均會導致測量誤差。具體安裝如圖1所示。

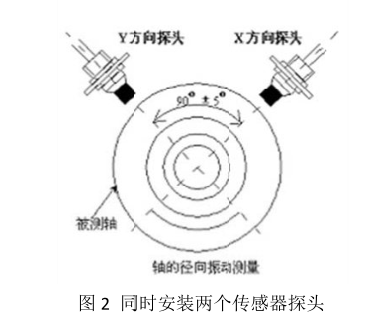

當每個測點需要同時安裝兩個傳感器探頭，兩個探頭應分別安裝在軸承兩邊的同一平面上相隔90°±5°。由于軸承蓋一般是水平分割的，因此通常將兩個探頭分別安裝在垂直中心線每一側45°，從原動機端看，分別定義為X探頭（水平方向）和Y探頭（垂直方向），X方向在垂直中心線的右側，Y方向在垂直中心線的左側。如圖2所示。
2 延伸電纜的安裝
延伸電纜作為連接探頭和前置器的中間部分，是渦流傳感器的一個重要組成部分，所以延伸電纜的安裝應保證在使用過程中不易受損壞，應避免延伸電纜的高溫環境。探頭與延伸電纜的連接處應鎖緊，接頭用熱縮管包裹好，這樣可以避免接地并防止接頭松動。在盤放延伸電纜時應避免盤放半徑過小而折壞電纜線。一般要求延伸電纜盤放直徑不得小于55mm.
3 前置器的安裝
前置器應置于鑄鋁的盒子內，以免機械損壞及污染。不允許盒子上附有多余的電纜，在不改變探頭到前置器電纜長度的前提下，允許在同一個盒內裝有多個前置器，以降低安裝成本，簡化從前置器到監視器的電纜布線。采用適當?shù)母綦x和屏蔽接地，將信號所受的干擾降至最低限度。前置器是整個傳感器系統的信號處理部分，要求將其安裝在遠離高溫環境的地方，其周圍環境應無明顯的蒸汽和水珠、無腐蝕性的汽體、干燥、振動小、前置器周圍的環境溫度與室溫相差不大的地方。安裝時前置器殼體金屬部分不要同機殼或大地接觸。安裝時必須避免有其他干擾信號影響測量電路。
4 軸振動傳感器安裝間隙的鎖定
將探頭、延伸電纜、前置器連接起來，并給傳感器系統接上電源，用精度較高的萬用表監測前置器的輸出電壓，同時調整探頭與被測面的間隙，當前置器的輸出電壓大約在10-11vDC之間時，擰緊探頭的兩個緊固螺母固定探頭即可。
傳感器的正確安裝，可以減少后期的維護成本。如果因?yàn)榘惭b問題而導致傳感器輸出不正常，就要重新拆除安裝，很多時候不可避免的損壞到傳感器，如過按照上面的安裝要求，可保證電渦流傳感器的輸出正常。
